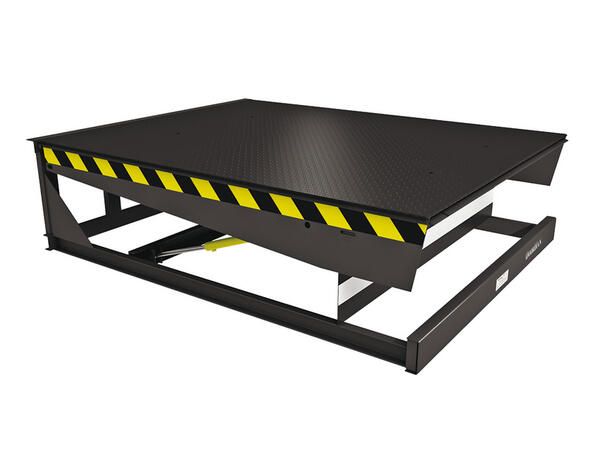

ПЛАТФОРМА УРАВНИТЕЛЬНАЯ С ВЫДВИЖНОЙ АППАРЕЛЬЮ СЕРИИ DS

Тамбур перегрузочный – конструкция, вынесенная за пределы помещения склада. Состоит из выносной фермы, каркаса, укрытия. Размеры перегрузочного тамбура в соответствии с уравнительной платформой и герметизатора проема.

Электрогидравлические уравнительные платформы с выдвижной аппарелью серии DS являются наиболее эффективными устройствами для обеспечения доступа автопогрузчика из склада в кузов автомашины. Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове, а также при боковой загрузке автомобилей. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых меньше ширины платформы.

При запуске платформа поднимается, а аппарель выдвигается. Далее платформа опускается до тех пор, пока аппарель не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Монтаж платформы возможен подвесным или встроенным способом.

Конструкция

  1. ПВХ-шторка фронтальная
  2. Аппарель
  3. Цилиндр аппарели
  4. Подъемный цилиндр
  5. Гидравлический насос
  6. Крышка платформы
  7. Ферма
  8. Сигнальная желто-черная полоса
  9. Блок управления

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Длина, мм 2500 / 3000 / 3500 / 4000
Вес изделия, кг 1000 / 1100 / 1200 / 1350
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 8 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 10 мм
Мощность, Вт 1 100 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от -20 до +50 от -20 до -30 только при наличии опции «зимний пакет»
Количество подъемных цилиндров, шт 2
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная

Условия эксплуатации

  1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
  2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
  3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
  4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
  5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
  6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
  7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
  8. Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².
